     激光打孔滤水器制作工艺和性能表
一、概述

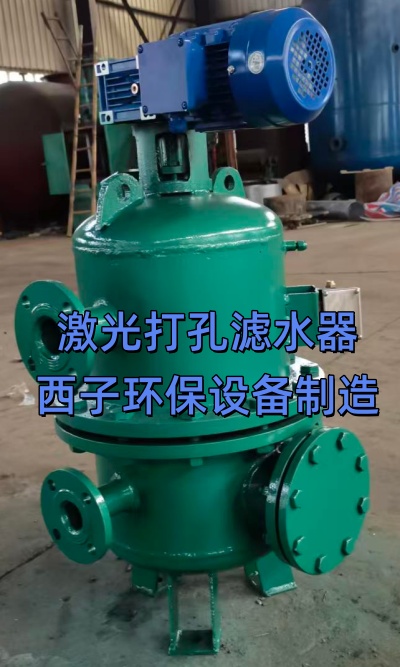

激光打孔精密滤水器，遵照《防止电力生产重大事故二十五项重点要求》制造，专门用于发电机定子内冷水系统，亦可用于润滑油系统。滤芯采用整块不锈钢板激光微孔加工，摒弃编织丝网；不会出现丝网断裂、金属丝脱落，杜绝细小金属颗粒进入发电机线棒，避免定子水路堵塞故障。设备形式为回转反冲洗结构，可电动全自动运行。
二、滤芯激光打孔网板制作工艺

1原材料下料 选用 304 / 316L 不锈钢薄板；淡水工况 304，海水、除盐水工况采用 316L。板材平整，无划痕、夹层。

2图纸编程 CAD 编制孔阵图纸：确定孔径、孔间距、梅花形排布；计算开孔率。

3数控激光微孔加工 脉冲激光非接触打孔；采用氮气保护，抑制氧化、热变形；孔边缘光滑、无飞边、无毛刺，孔径一致性高。

4影像全检 高清 CCD 逐批检测：孔径公差、孔位偏差；剔除变形、堵孔、椭圆孔工件。

5超声波清洗 清洗板材表面、孔内的残渣、氧化粉末，全部微孔保证通透。

6烘干检验 热风烘干，再次通光检查，不允许微孔堵塞。

7卷圆成型 将激光板卷制成圆筒，对接焊缝采用氩弧焊，焊缝打磨平整；严禁焊缝堵塞微孔。

8组焊网芯总成 与加强圆环、径向筋板、两端法兰焊接成整体滤芯；焊接过程做好防护，避免焊渣溅入微孔。

9水压试验 滤芯组件做水压耐压试验，无渗漏、无鼓包变形。

10成品检测入库

工艺要点对比传统编织网： 编织丝网：金属丝互相编织，受水流冲击后，丝线有可能断裂脱落； 激光打孔板：整体一块钢板上加工微孔，不存在断丝脱落风险。

三、整机制造工艺流程

1. 壳体下料、卷圆，法兰焊接；壳体做防腐处理； 2. 传动轴、轴承座加工装配；选用自润滑轴套； 3. 激光网芯滤芯总成装配； 4. 内部吸污斗装配，保证与滤芯外圆间隙均匀； 5. 减速机、电动执行机构安装； 6. 差压测压接口装配； 7.PLC 控制柜接线，编写控制程序； 8. 整机联动调试：压差触发、定时冲洗、手动模式、远方信号； 9. 出厂检验，出具技术文件。

四、性能参数表

序号	项目	技术参数
1	适用介质	发电机内冷水、润滑油、工业冷却水
2	材质激光滤芯板	316L（标准）；可选 304
3	过滤孔径	标准 0.3 mm；可选 0.2～0.5 mm；最小可达 0.2 mm
4	孔排布形式	梅花式排列
5	滤芯开孔率	22%28%
6	通流比（滤芯有效面积 / 管道流通面积）	≥ 1 : 4（电力行业强制要求）
7	公称压力	1.0 MPa
8	工作温度	≤ 70 ℃
9	初始压力损失	≤ 0.02 MPa
10	反冲洗启动压差	0.05 MPa
11	冲洗结束压差	≤ 0.035 MPa
12	网筒转速	36 r/min
13	控制模式	压差自动、定时自动、就地手动、DCS 远方遥控
14	输出开关量信号	设备运行、正在冲洗、压差高报警、故障报警
15	反冲洗方式	负压回转抽吸反冲洗，系统不停水
16	设备特点	整体钢板激光打孔，无断丝脱落隐患；孔径均匀，精度稳定；强度高，抗水流冲击；滤芯使用寿命长
